燈具恒溫及耐久性試驗室依據GB 7000.1-2015（燈具 第1部分:一般要求與試驗）、IEC60598-1：2014標準第12.1－12.3條的要求、GB7000.5-2005《道路與街路照明燈具安全要求》第12.1條的要求設計。該設備可實現燈具試驗的環境溫度控制，采用循環加熱或冷卻室內空氣的方式，溫度傳感器適時探測、采用先進PID控制技術，使其穩定在設定的范圍內。本設備測試輸入電源采用穩壓電源，20路獨立可調輸出，每路輸出獨立電壓調節、電壓指示；每組輸出獨立電流指示、工作狀態監控、工作時間指示。
設備概述

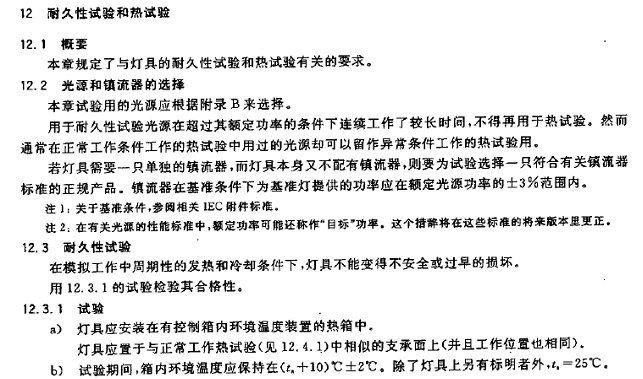

燈具耐久性老化試驗房滿足GB7000.1-2015（Clause 12.3 of IEC60598-1:2014）第12章節“耐久性試驗”的12.3條款以及附錄K“溫度測定”試驗要求設計制造；經國內外多家知名燈具生產企業、質量技術監督檢驗所、第三方檢測實驗室、蘇州UL美華實驗室等權威機構使用滿意后推薦，性價比卓越，長期運行溫度穩定，試驗數據精度高，測試效果好。
*控制方式與特色:
平衡調溫控制系統（BTC）+特殊強制風道送風循環系統,以P.I.D.方式控制SSR,使系統之加熱量等于熱損耗量,故能長期穩定使用。
耐久老化房型號: GS-DTNJF15.
1）技術規格：
a) 工作室內部尺寸：2000 (長)㎜×2000(寬)㎜×2200(高)㎜
b) 溫度范圍：20℃～+65℃
c) 溫度波動度：±1℃或更小
d) 溫度均勻度：±2℃（老化房的測試架同一平面上至少布置四個溫度探測器，要求溫度控制在設定值的±2℃，測試架共2層）
e) 升溫速率：≥1℃/min(20℃～65℃約45min)(可調)
f) 降溫速率：≥1℃/min(65℃～20℃約45min) (可調)
g) 單外開門雙外開門尺寸1.2m；雙開門，無反作用力型把手；后鈕:SUS#304；門膠條迫緊:硅膠發泡膠條1條.
h) 能滿足老化燈具總功率 3KW的需求。
2）結構及材質：
a) 內箱材質：噴塑彩鋼板 (內墻和地板噴涂成黑漆)
b) 外箱材質：噴塑彩鋼板
c) 保溫材質：保溫礦物棉
d) 加熱器 （散熱性好，耐用，保修2年）
e) 帶透明觀察窗（可從老化房外方便觀察內部燈具工作情況）
3) 送風循環系統（微風處理，沒有風直接吹到燈具樣品上測試燈架, 1m范圍風量<0.9m/S）：滿足GB50243-2002標準，包含風管管道的連接處理（與公司總風管的連接），低噪音低壓耐高溫循環風機一套，確保出風通過在金屬鏤孔吊頂和試驗室頂部之間，循環風不直接吹到燈燈具樣品上, 室內噪音：≤55 db。
4) 室內照明裝置：
2個防爆日光燈，室外控制燈開關。
5) 控制系統：
溫濕度控制器(TEMI880): 采用韓國原裝進口, PID控制溫濕度控制器。（其優點：穩定性好，耐用可靠，操作簡單。）..
a) 控制器規格:
l 精度:溫度±0.3%1digit F.S.
l 分辨率:溫度±0.1.
l 具有上下限待機及警報功能.
l 多種溫度入力信號選擇.
l P.I.D控制參數設定及P.I.D自動演算.
b) 畫面顯示功能:
l 觸摸式輸入數據.
l 溫度設定（SV）與實際（PV）值直接顯示.
l 99段LED高亮度顯示SV，PV及各種參數值.
c) 主要電器組件: 全部采用進口組件，穩定，可靠.
l 接觸器: LG.
l 熱繼電器: LG.
l 控制器: 臺灣.
l 超溫保護器: 臺灣.
l 無熔絲開關: 三凌.
l 固態繼電器: 臺灣.
l 開關按鈕: 臺灣 .
l 干燒保護器: 意大利.
d) 控制面板:
l 溫度控制器.
l 電源按鈕開關.
l 故障指示(聲光報警).
l 電源指示燈.
6）安全保護裝置：
l 過零點閘流體功率控制器.
l 風機過流過載保護器.
l 超溫斷電保護器.
l 加熱空焚防止開關.
l 加熱器陶瓷E-16快速保險絲.
l 線路保險絲及全護套式端子.
l 煙霧探測警報裝置.
7)燈具試驗安裝工作臺/支架:
采用多功能測試架，分 2層,尺寸：約1800mm * 1000mm * 1400 mm(長x寬x高)（第一層約400mm高,第二層約1400 mm高）；測試兩邊均可安裝可拆裝的測試臺板，可根據檢測要求安裝固定式燈具（面板燈、吸頂燈，墻燈等）、嵌入式燈具、燈管、球泡燈、路燈、投光燈、隧道燈等多種燈具安裝板。
8）老化房配備測試電源規格:
型號 | SPS-6100N |
輸出容量 | 10KVA |
電路方式 | IGBT/PWM脈寬調製方式 |
交流輸入/INPUT | |
相數 | 單相兩線+G |
波形 | SINE WAVE |
電壓 | 220V±10% |
頻率 | 50/60Hz±5% |
功率因數 | ﹥0.9 |
交流輸出/OUTPUT | |
相數及連接方式 | 單相二線式 |
波形 | SINE WAVE正弦波 |
電壓 | 0-150V（低檔）/0-300V（高檔） |
頻率 | 40-499.9Hz orAdj47-63Hz /50/60/2F/4F/500Hz可切換 |
電流 | Max:83.3A(低檔) ，Max:41.6A(高檔) |
開關頻率控制技術 | 7.6KHz（大功率電源控制技術） |
相位調節範圍 | 0-359° |
整機性能 | |
頻率穩定率 | ≤0.1% 頻率解析度0.1Hz |
電源穩壓率 | ﹤0.5% |
負載穩壓率 | ﹤0.5% |
波形失真度 | ≤1～2%純阻性負載 |
效率 | 85% |
動態穩壓時間 | 2ms |
波峰因數 | 3.0：1.0 |
保護裝置 | 過流保護，過壓保護，超載保護，限流保護, 過高溫保護，短路保護，輸入欠壓保護 |
可存儲記憶組（選購） | 俱有30組記憶，可配合不同需求規格，作電壓、頻率設定。 |
接口（選購） | 標準RS-232 提供上位機監控軟件電壓控制（定制） |
顯示DISPLAY | |
顯示介面 | 電壓、頻率、電流、功率；時間及起始角可設定（三相機型選） |
電壓 | 4位數，數位電壓表，解析度0.1V |
電流 | 4位數, 數位電流表. 解析度0.1A |
功率 | 4位數, 數位瓦特表 解析度0.1W |
頻率 | 4位數, 數字頻率表， 解析度0.1Hz/Step |
環境及其它 | |
冷卻裝置 | 高速變頻風扇冷卻，強制風冷 |
工作溫度 | -25℃-45℃ |
安規測試 | AC 1800V 5mA/1分鐘 DC500V≥20MΩ |
相對濕度 | 0-90%（非凝結狀態） |
海拔高度 | ≤1500m |
海拔高度 | ≤1500m |
尺寸（D×W×H）含腳輪 | 6500×420×900（mm） |
重量 | 120Kg |
9) 庫內發熱量: 不超過20KW.
10) 周圍環境:
l 可允許使用溫度范圍：0℃～＋30℃.
l 性能保證范圍:＋5℃～＋30℃.

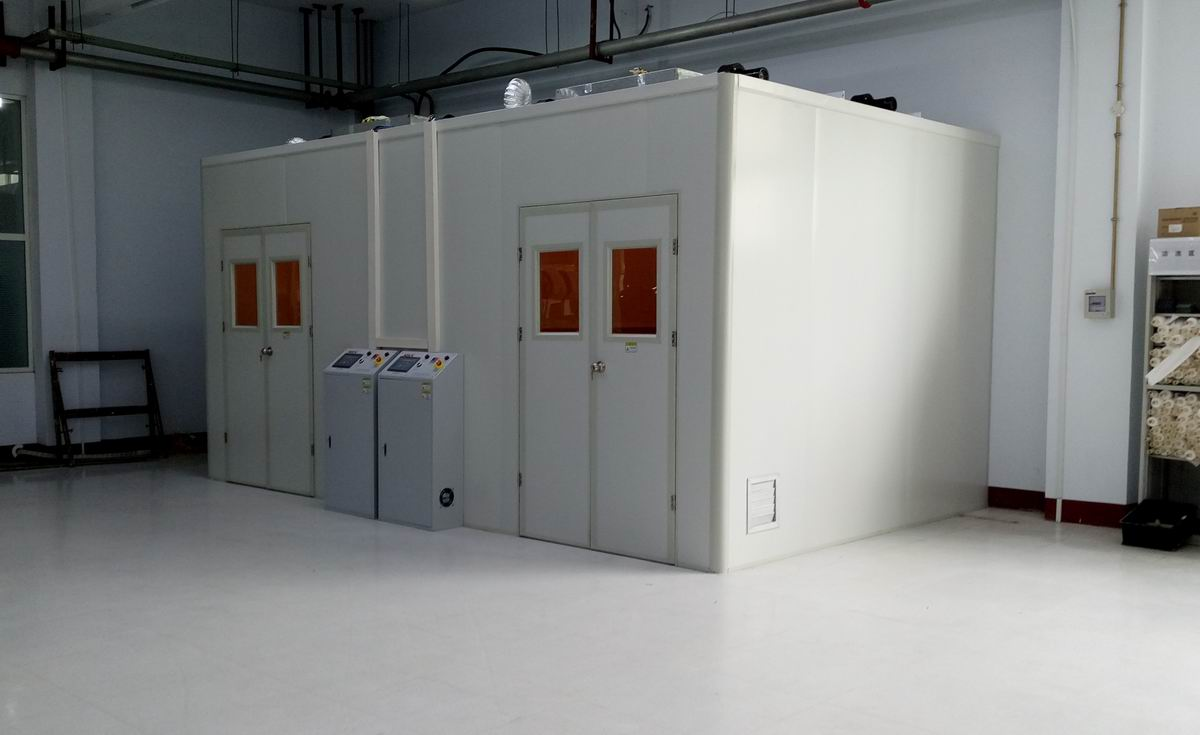

客戶案例：
設備特征：
1、該設備可實現燈具試驗的環境溫度控制，采用循環加熱或冷卻室內空氣的方式，溫度傳感器適時探測、采用先進PID控制技術，使其穩定在設定的范圍內。
2、本設備測試輸入電源采用穩壓電源，20路獨立可調輸出，每路輸出獨立電壓調節、電壓指示；每組輸出獨立電流指示、工作狀態監控、工作時間指示。
3、非正常測試：三個獨立隔離小區域測試工位；配測試電源、煙霧報警、排煙裝置；工業控制電腦配專用控制軟件監控工作狀態，用戶可根據實際需求獨立設置每路測試電源電壓、測試時間控制（開機時間、關機時間）、計數控制；可以設定多個通斷周期的工作及工作周期的時間設定（如21H通電、3H斷電，共10個周期或1小時通電、2小時斷電，共100個周期）；
4、設備具有超溫探測、斷路檢測、短路檢測等故代檢測功能，并記錄保存故障原因、發生故障時間及已完成的試驗次數，同時依據不同的故障產生不同的聲光報警。
5、提供多種燈具安裝平板、平臺、掛鉤及擋光隔板以適應多種不同燈具測試。
符合標準：
燈具恒溫及耐久性試驗室滿足GB 7000.1-2015（燈具 第1部分:一般要求與試驗）、IEC60598-1：2014標準第12.1－12.3條的要求、GB7000.5-2005《道路與街路照明燈具安全要求》第12.1條的要求設計制造。
