                    電滅蚊器具常見質量問題探討
                    發表時間:2022-08-03 17:24:54










                    摘要：近年來，電滅蚊器具進入一個比較快速的發展期，但從各地監督抽查及日常檢測結果來看，電滅蚊器具在電氣安全方面存在較為突出的質量問題?，F對該類產品包括標志和說明，對觸及帶電部件的防護，非正常工作，穩定性和機械危險，結構，電源連接和外部軟線，電氣間隙、爬電距離和固體絕緣，耐熱和耐燃等常見不合格情況進行歸納總結，并提出整改建議。

                    關鍵詞：電滅蚊器具；對觸及帶電部件的防護；結構；電源連接和外部軟線

                    電滅蚊器具相對于其他家電產品，在我國生產歷史并不長。近年來，隨著人們對生活質量的要求日益提高，同時由于“登革熱”等疫情的發生，對蚊蟲進行有效、方便地滅殺成為普通家庭的迫切需求，電滅蚊器具進入一個比較快速的發展期。由于該類產品存在數量眾多的中小微型企業，甚至手工作坊，同時不屬于強制性認證產品，監管力度有所欠缺，電滅蚊器具的產品質量問題比較突出。本文結合電滅蚊器具日常檢測中的常見質量問題，列舉不合格情況，分析標準要求，并提出改善提升的建議。

                    1產品種類及適用標準

                    電滅蚊器具是日常生活中用于滅殺蚊蟲的器具，常見于家庭、餐館、醫院等場所。按照不同的分類方法，電滅蚊器具可以分成不同的類型。從工作原理上區分，主要包括電擊式滅蚊器、吸入式滅蚊器和復合功能型滅蚊器等類別；從安裝方式上可區分為手持式、便攜式和固定式；從控制方式上可區分為電子控制和機械控制兩種形式。目前市面上常見的產品類型有：燈光誘導電擊式滅蚊器、電蚊拍、吸入式滅蚊器（如圖1所示）。

                    圖1 電滅蚊器具常見類型

                    對于電滅蚊器具，目前電器安全方面適用的強制性國家標準有GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》[1]和GB 4706.76-2008《家用和類似用途電器的安全 滅蟲器的特殊要求》[2]兩項。需要指出的是，GB 4706.76-2008明確規定在兩個或多個柵格之間施加電壓，使昆蟲觸電致死的器具才是符合該標準定義的滅蟲器，因此，對于未使用電擊來使昆蟲觸電致死的吸入式電滅蚊器，并不適用GB 4706.76-2008標準。

                    2常見質量問題和整改建議

                    從各項監督抽查，結合日常檢測的結果來看，電滅蚊器具在標志和說明，對觸及帶電部件的防護，非正常工作，穩定性和機械危險，結構，電源連接和外部軟線，電氣間隙、爬電距離和固體絕緣，耐熱和耐燃等8個項目上容易出現不合格情況。

                    2.1 標志和說明

                    產品的標志和說明書是用戶獲取產品型號規格、電氣參數、制造商等基本信息，產品的正確使用方法和日常維護保養的重要途徑，必須標示正確、完整。電滅蚊器具在該項目容易出現三個方面的不合格情況：

                    （1）器具上缺少電源性質符號、GB/T 5465.2的符號5172（Ⅱ類設備）等相關標志。

                    （2）使用說明缺少必要的警示說明。需要注意的是，GB 4706.76-2008規定需要說明產品清洗的方法、周期及其預防措施，經常發現清洗周期會被遺漏。

                    （3）標志不經久耐用。銘牌、開關控制器的標識、警告標識等經過沾水、汽油的布擦拭后模糊。電滅蚊器具的生產企業應加強對標準的學習和掌握，按照標準規定在產品上、使用說明書準確、完整地標示各項參數、安全警示語等內容。

                    2.2 對觸及帶電部件的防護

                    該項目是電滅蚊器具不合格情況的重災區，尤其是對于燈光誘導電擊式滅蚊器、電蚊拍產品，其絕大部分不合格的產品在這一項目上都“難逃一劫”。歸納起來，該項目上出現的不合格可分為兩種情況。

                    2.2.1 觸及帶電部件

                    試驗探棒可從燈光誘導電擊式滅蚊器的網罩柵格、網罩與外殼之間的縫隙進入并觸及帶電金屬網（如圖2所示）。

                    圖2 試驗探棒觸及帶電部件

                    產生不合格的原因主要是網罩柵格過大、筋骨強度不足、網罩與帶電金屬網距離不足、網罩與外殼之間的間隙過大等。可通過加密防護網柵格，選用強度較好的防護網、并且減小防護網與外殼之間的空隙等措施進行改善。

                    電蚊拍產品由于拍網放電量超過45μC（如圖3所示）或漏電流超過2mA而未能滿足標準GB 4706.1-2005第8.1.4條關于易觸及部件不認為是帶電的規定，試驗探棒可觸及按照帶電部件進行考核的拍網。

                    圖3 放電量不合格

                    由于電蚊拍產品電容、電阻參數設計不合理，過分考慮使用性能造成放電量超過標準限值；使用的變壓器等元件絕緣不充分而造成漏電流過大。企業可調整電蚊拍的放電電容、電阻參數及變壓器等元件的選型，設計合適的放電電壓及放電量，達到兼顧使用性能和符合標準。

                    2.2.2 觸及未使用雙重絕緣或加強絕緣與帶電部件

                    隔開的部件試驗探棒可從燈光誘導電擊式滅蚊器的網罩柵格、拆掉可拆卸的啟輝器的外殼縫隙進入并觸及熒光燈頭、內部布線等（如圖4所示）。

                    圖4 試驗探棒觸及未使用雙重絕緣或加強絕緣與帶電部件隔開的部件

                    可通過將金屬燈頭用符合要求的絕緣材料包裹，易觸及的內部布線改變走線路線或者增加絕緣護套等措施來整改該不合格情況。

                    吸入式滅蚊器在該項目上也常出現不合格情況，為電機供電的電路未與電網電源進行充分隔離，拆下集蚊盒，試驗探棒可觸及內部布線或電機外殼（如圖5所示）。

                    圖5 試驗探棒觸及內部布線

                    可增加防護網罩，使試驗探棒無法觸及內部布線或增加符合附加絕緣要求的護套。

                    2.3 非正常工作

                    電子線路的設計和應用，應使其任何一個故障都不對器具在有關電擊、火災、機械危險或危險功能失效方面產生不安全。電滅蚊器具的電容、壓敏電阻直接跨接在L、N之間，同時缺少過流保護措施，當發生電容、壓敏電阻的短路時，引起家庭固定布線中的保護裝置動作（如圖6所示）。需要增加保險管、電線電阻等過流保護裝置。

                    圖6 電容短路試驗不合格

                    2.4 穩定性和機械危險

                    除固定式器具和手持式器具以外，打算用在例如地面或桌面等一個表面上的器具，應具有足夠的穩定性。隨著產品設計不斷更新，出現了通過底座直接放置在桌面而保持持續工作狀態的電蚊拍產品。

                    由于底座面積、配重不足，導致該類產品穩定性不足，當放置在一個與水平面成10°的傾斜平面上時翻倒（如圖7所示）。應適當增大底座的面積或增加配重塊，使產品重心下移，提高穩定性。

                    圖7 電蚊拍穩定性不足

                    運動部件的放置或封蓋，應在正常使用中對人身傷害提供充分的防護。電機扇葉未進行有效防護，試驗探棒可直接觸及扇葉；集蟲盒不借助工具就可拆下，拆下后，試驗探棒可觸及電機扇葉，是吸入式滅蚊器常見的不合格情況（如圖8所示）。

                    圖8 試驗探棒觸及電機扇葉

                    應對電機扇葉增加防護網罩、集蟲盒增加固定螺釘等措施。

                    2.5 結構

                    結構項目是電滅蚊器具不合格情況的另一重災區，該類產品在結構項目出現的不合格情況五花八門，具體可歸為：


                    （1）帶有額定電容量超過0.1μF的電滅蚊器具在電壓峰值時從電源斷開，斷開的1s時，插頭插腳的電壓超過34V。造成不合格的原因是未設計合適的放電回路，泄放電阻和電容不配套，應適當降低泄放電阻值或電容值。

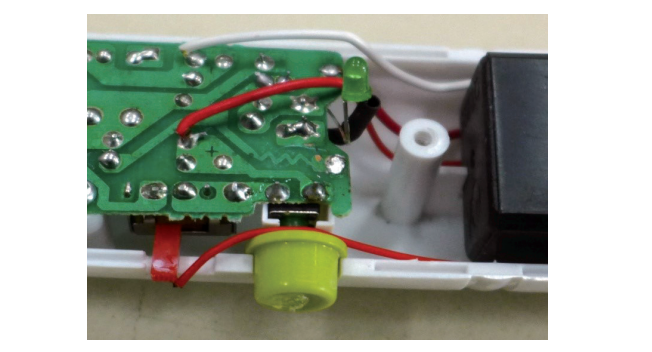

                    （2）電滅蚊器具內部布線僅依靠搭焊，松脫后帶電部件到外殼之間的電氣間隙、爬電距離小于標準規定值（如圖9所示）。應增加扎帶綁扎等額外固定措施或使用鉤焊。

                    圖9 內部布線脫落

                    （3）吸入式滅蚊器產品外殼的形狀和裝飾，使器具容易被孩子當成玩具（如圖10所示）。標準GB 4706.1-2005規定器具外殼的形狀和裝飾，不應使器具容易被孩子當成玩具。企業應注意避免將產品設計得過于卡通、玩具化，以免孩子玩耍產品而導致危險。

                    圖10 吸入式滅蚊器產品外形


                    （4）使用適配器（充電器）供電的電滅蚊器具，適配器（充電器）中保護阻抗僅由一個單獨元件組成（見圖11）。需要指出，GB 4706.1-2005標準要求保護阻抗應至少由兩個單獨的元件構成，這和GB 4943.1-2011《信息技術設備 安全 第1部分：通用要求》[3]和GB 8898-2011《音頻、視頻及類似電子設備 安全要求》[4]標準均存在差異，企業在采購適配器（充電器）應注意。如果使用了保護阻抗，則應使用兩個元件串聯，或者取消該保護阻抗。

                    圖11 保護阻抗僅由一個單獨元件構成


                    （5）斷開電源1s后，電擊式滅蚊器、電蚊拍的可觸及柵格之間的電壓超過34V。造成不合格的原因是器具中放電電容的放電回路設計不合理，未配置合適的放電電阻，應調整該放電電阻參數。

                    2.6 電源連接和外部軟線

                    燈光誘導電擊式滅蚊器、電蚊拍在該項目上也經常出現不合格情況。主要分為兩種情況：

                    （1）燈光誘導電擊式滅蚊器產品，帶有紫外線燈，電源軟線使用60227IEC53(RVV)、60227IEC52（RVV）等非氯丁橡膠護套線（如圖12所示）。由于波長在365nm左右的紫外線具有很好的誘蚊效果，眾多滅蚊器具使用了紫外線燈，但紫外線可加速聚氯乙烯等材料護套的老化，因此GB 4706.76-2008標準規定了打算在室外使用的器具和帶有紫外線燈的器具，電源軟線規格應不輕于普通氯丁橡膠護套線（GB 5013:1997的YZW線，相當于IEC 60245的57號線）。企業應注意使用符合要求的電源軟線。

                    圖12 電源軟線規格不符合要求

                    （2）帶有直接插入到輸出插座插腳的電蚊拍產品，其插腳尺寸不滿足GB/T 1002-2008《家用和類似用途單相插頭插座 型式、基本參數和尺寸》[5]標準的規定。企業應注意插腳的開檔距離、插銷各個尺寸需要符合相應的要求（如圖13及表1所示）。

                    圖13 插腳尺寸要求

                    表1 插腳尺寸要求



                    2.7 電氣間隙、爬電距離和固體絕緣

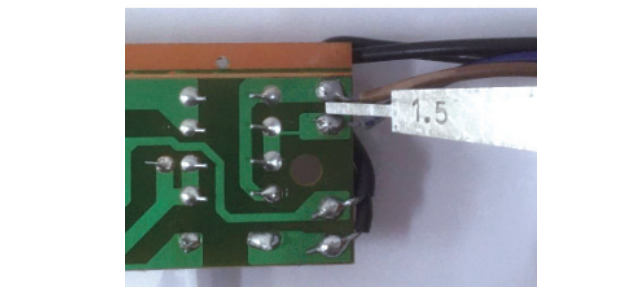

                    器具的結構應使電氣間隙、爬電距離和固體絕緣足夠承受器具可能經受的電氣應力。電滅蚊器具在該項目上較為突出的不合格情況是產品內部的功能性絕緣的電氣間隙、爬電距離小于標準限值（如圖14所示）?？赏ㄟ^增加擋板、開槽等方法，增加相關部位的距離。

                    圖14 功能性絕緣電氣間隙、爬電距離不滿足要求

                    2.8 耐熱和耐燃

                    在“耐熱和耐燃”項目上，電滅蚊器具常見的不合格主要有開關和插腳支撐塑料的球壓試驗和灼熱絲試驗不合格，包圍或支持格柵的非金屬部件和打算收集昆蟲的非金屬盤進行針焰試驗不合格。另外，越來越多的電滅蚊器具使用了適配器（充電器）或單獨的USB線為器具充電或供電，其充電口或供電口的塑料以及連接件3mm內的材料也需進行灼熱絲試驗，這些部件也需使用滿足要求的材料。

                    3結束語

                    本文中筆者結合監督抽查及日常檢測中所遇到的電滅蚊器具常見不合格情況進行歸納總結，通過圖片、文字描述等方式進行比較詳細的分析，并提供了一些整改建議，以期對企業改善提升產品質量水平有所幫助。

                    本文作者：陳樹東 袁興成

                    廣東產品質量監督檢驗研究院

                    參考文獻

                    [1] GB 4706.1-2005 家用和類似用途電器的安全 第 1 部分：通用要求 [S].

                    [2] GB 4706.76-2008 家用和類似用途電器的安全 滅蟲器的特殊要求 [S].

                    [3] GB 4943.1-2011 信息技術設備 安全 第 1 部分：通用要求 [S].

                    [4] GB 8898-2011 音頻、視頻及類似電子設備 安全要求 [S].

                    [5] GB/T 1002-2008 家用和類似用途單相插頭插座 型式、基本參數和尺寸 [S].

                    文章來源：《輕工標準與質量》2022年第三期
