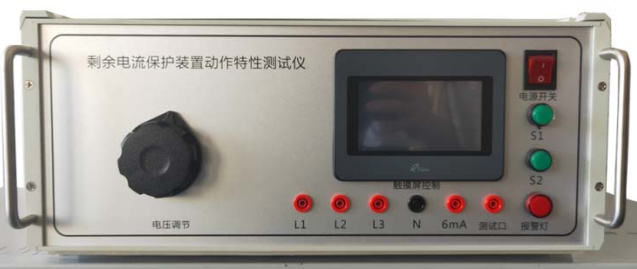

殘余電流RCD測試儀

主要技術參數：

工作電源：三相交流380V±10%。

功率：500W。

人機界面：4.3寸觸摸屏

電流、電壓顯示精度：1級；電流分辨率0.1mA；電壓辨率0.1V。

測試殘余（剩余）電流值輸出范圍：AC：0~500mA；

隔離電壓輸出：50V,187V,220V,242V.；

測試分段時間：5～750ms可預置；

計時精度：5mS，分辨率1mS；

A型相位選擇：0度(500mA)、90度(500mA)、135度(300mA)

A型極性選擇：正極、負極、正極+DC6mA、負極+DC6mA。

工作環境：-20～70℃，90%RH（無凝結）。

存儲環境：-30～75℃，90%RH（無凝結）。

外型尺寸：W485mm*D320mm*H340mm。

重量：約20kg。

試驗項目：

（在20℃±5℃的基準溫度下）溫控箱用戶自備。

1. 剩余電流增加時，驗證動作正確性：AC型剩余電流斷路器在額定電壓壓，剩余電流從0.2I△N開始穩定增加，測量脫扣電流

2. 額定剩余電流，驗證分斷時間：AC型剩余電流斷路器額定電流下，模擬閉合斷路器，試驗分斷時間。

3. 突然出現剩余電流，驗證分斷時間：AC型剩余電流斷路器額定電流下，模擬閉合回路，試驗分斷時間。

符合標準：

（1） IEC 62109-2:2011

中文名稱：光伏電力系統用電源轉換器的安全性.第2部分:換流器詳細要求標準中圖21所示；

英文名稱：Safety of power converters for use in photovoltaic power systems - Part 2: Particular requirements for inverters標準中figure21；

（2） IEC 61008-1-2013

中文名稱：家用和類似用途的不帶過電流保護的剩余電流動作斷路器(RCCBs) 第1部分：一般規則；

英文名稱：Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs) - Part 1: General rules (Edition 3.2)；

（3） GB16917.1-2014 家用和類似用途的帶過電流保護的剩余電流動作斷路器(RCBO) 第1部分: 一般規則標準中第9.9.1.2條款的a、b、C（1）測試有要求（AC型）試驗要求。
